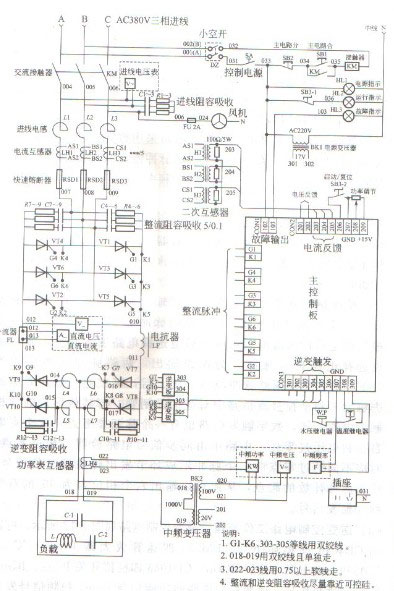

为了使您对中频感应加热电源的控制线路有一个系统的相识，，下面以较量通用的控制电路为例，，说明其事情原理。。 。。郑州yl6809永利电磁感应加热装备厂家给出了一样平常中频感应加热电源使用的主电路接线原理图，，图中反应了各个元器件的接线关系。。 。。该电路适用于种种功率的中频感应加热电源，，当功率增添时，，只要响应增添主电路元器件的电压、电流容量就可以了。。 。。图中也给出了完整的控制电路原理图，，该电路也称扫频式控制电路，，尤其适合在熔炼电源上使用。。 。。该控制电路又分为整流触发电路、逆变触发电路、电压电流调理器电路和保� ；；さ缏匪牟糠�。。 。。
(1)整流流触发事情原理 本控制电路接纳数字式整流触发电路。。 。。其结构特点是，，由计数器电路的计数脉冲溢出作为触发信号，，而触发信号的相移则是由改变计数脉冲的频率来完成。。 。。数字式整流触发电路的基本事情原理所示。。 。。
图中针对三相交流电压输入有三个完全相同的脉冲触发环节，，在每个环节中包括有：脉冲爆发计数器、脉冲通道选择电路、2路脉冲整形放大电路、复位电路及2个脉冲变压器。。 。。其事情原理可叙述如下。。 。。
整流触发电路的控制来自整流输出调理电压Uk，，Uk的巨细经V/F电路转换形成差别频率的脉冲信号，，脉冲爆发计数器凭证设定值计满溢出后向脉冲通道选择电路发出脉冲，，脉冲通道选择电路再将脉冲分为两路输出，，两路脉冲的相位差为180°。。 。。分相后的两路脉冲经整形放大后，，可以通过脉冲变压器去触发三相全控整流桥路中对应的晶闸管。。 。。与其他形式的移相触发电路一样，，数字触发电路也有一个移相参考点，，这个点取自三相电压过零处。。 。。电路中由同步信号电路检测三相过零点，，对应差别的过零点向三个脉冲形成环节发出计数器复位信号，，作为脉冲计数的起点，，从而可以输出六个相位差为60°的双窄脉冲触发信号。。 。。这次先讲讲中频感应加电源触发事情原理，，下一次讲讲它的逆变控制电路事情原理。。 。。
