1、中频感应加热外貌淬火工件名称

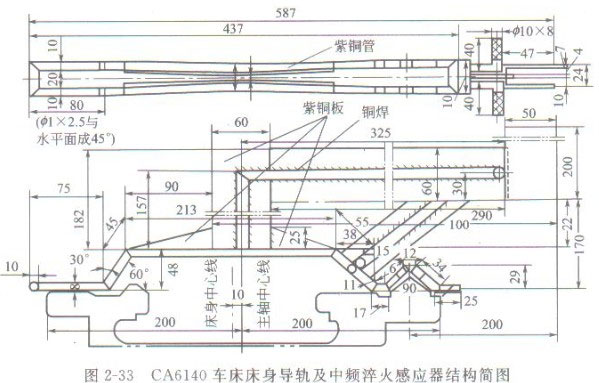

车床床身导轨中频淬火感应器结构图如图2-33所示，，，，，，使用质料为HT300。。

2、中频感应加热外貌淬火热处置惩罚手艺条件

中频淬火电参数：一次电压，，，，，，750V;一次电流，，，，，，70A;一次侧线圈匝数，，，，，，12匝；；二次侧线圈匝数，，，，，，1匝；；淬火功率，，，，，，60~70kW;功率因数，，，，，，0.90。。

3、中频感应加热外貌淬火热处置惩罚工艺规范

a.感应器和导轨面间的间隙 1.5～2mm。。

b.淬火温度 900℃。。

c.淬火介质水。。

d.冷却方法 一连喷射。。

4、中频感应加热外貌淬火热处置惩罚工艺剖析

a.硬度 经中频淬火后硬度达45～55HRC。。

b.硬化层深度 2～4mm。。

c.显微组织 硬化层为隐晶及细针状马氏体十石墨十少量磷共晶，，，，，，无显着过渡层。。

d.弯曲变形  中心下凹≤0.5mm。。

5、中频感应加热外貌淬热处置惩罚工艺手艺实验要点

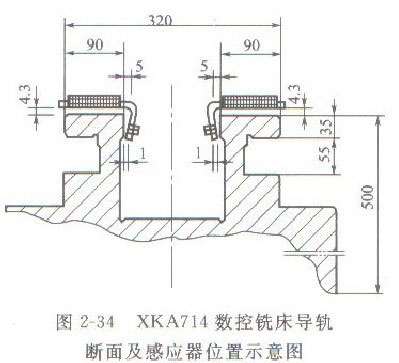

a.中频感应加热外貌淬火感应器的山形加热部分清静面加热部分安排导磁体，，，，，，以提高加热效率和改善加热状态。。其结构基本上与高频感应加热外貌淬火感应器相同，，，，，，如图2-34 所示。。

b.中频感应加热外貌淬火工艺参数应凭证功率、最高一次电压和加热温度而定。。在一次电压≤800V情形下，，，，，，选择一次线圈圈数，，，，，，使获得最大输出功率。。

c.加热移动速率决议于加热温度、输出功率及感应器与导轨之间的间隙巨细。。功率增添，，，，，，加热速率随之加速，，，，，，移动速率也应加速。。间隙增大，，，，，，升温减慢，，，，，，故需响应减小移动速率。。
