在非调质钢使用中频铸造加热炉举行铸造加热后，，，锻后冷却速率对非调质钢的强韧性具有显着的影响，，，并决议了零件最终的工艺和使用性能。。
。通常微合金非调质钢的强度和硬度随锻后冷却速率的增添而提高。。
。其主要缘故原由是由于随着锻后冷却速率增添，，，钢组织中珠光体数目增添以及珠光体片间距的减小。。
。

非调质钢锻后冷却速率，，，特殊是在800℃~500℃之间的冷却速率，，，将显着影响钢的晶粒巨细、铁素体和珠光体的数目和形态，，，珠光体的片间距和珠光体中渗碳体片的厚度，，，以及钢中微合金碳、氮化物的数目和颗粒的巨细，，，从而影响非调质钢的力学性能。。
。一样平常情形下，，，非调质钢锻件在500℃以下才华堆放冷却．

非调质钢锻后冷却速率提高，，，其强度和硬度提高，，，而塑性和韧性则按冷却速率的差别有三种情形：塑性和韧性提高、转变不大和降低。。

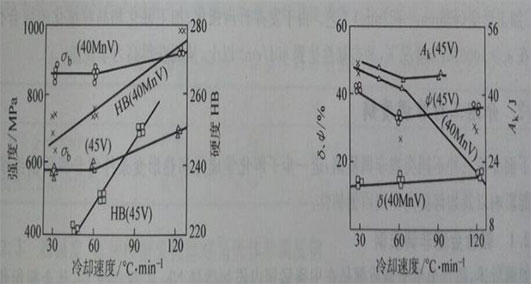

。锻后冷却速率对F40MnV和F45V钢强度和硬度、塑性和韧性的影响划分体现在下图的左右两个曲线图中。。
。由图可见：

(1)关于F40MnV钢，，，随着冷却速率的提高，，，F40MnV钢强度和硬度提高。。
。而塑性略有下降，，，韧性则较显着地下降，，，特殊是冷却速率大于65℃/min时，，，随着冷却速率的提高，，，韧性下降较多。。
。

(2)关于F45V钢，，，随着冷却速率的提高，，，F45V钢强度和硬度提高。。
。其韧性的转变不是很大，，，旦保存一个韧性较低的冷却速率(65℃/min)，，，高于此速率加速冷却，，，如冷却速率提高郅90℃/min时，，，将提高F45V钢的韧性。。
。

通常锻后冷却速率不宜凌驾150℃/min，，，以避免影响韧性和切削性能的贝氏体组织的形成。。
。

综合以上影响非调质钢力学性能因素可知，，，关于差别非调质钢，，，可以凭证其化学因素，，，并通过改变中频铸造即热炉对钢件的铸造加热温度、终锻温度、形变量和锻后冷却速率，，，调解钢的力学性能。。
。而锻后冷却速率的调解必需与其他工艺参数配合才华获得较佳的效果。。
。
